220kV voimansiirtoputkitorni

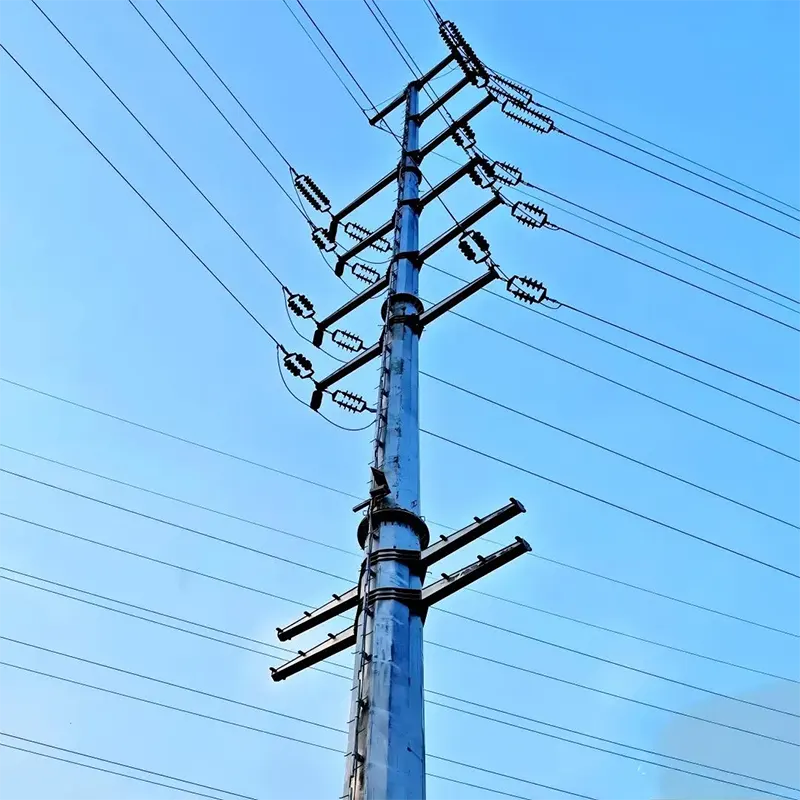

220kV voimansiirtoputkitorni korvaa kulmateräspalkkien avoimen ristikon ontolla, kartiomaisella monikulmiolla teräsakselilla – yleensä 12- tai 16-sivuisella, joka on muodostettu taivuttamalla teräslevy kartioksi ja hitsaamalla pituussauma. Tuloksena on rakenne, joka on dramaattisesti ohuempi ja visuaalisesti kevyempi kuin vastaavan kapasiteetin ristikkotorni.

Miksi sillä on väliä? Koska maa on minkä tahansa voimajohdon kallein komponentti. 220kV voimansiirtoputkitorni tarvitsee 6–9 metrin neliöpohjan; saman jännitteen putkitorni tarvitsee tuskin itse kuilua suuremman perustuksen. Siellä, missä etuoikeus on kapea, maa on kallista tai kun yhteisöt vastustavat heidän mielestään "sähköpylväitä" – putkitorni on rakenne, joka pitää hankkeet liikkeessä.

Voimansiirtoputkitornin rakenne ja materiaalit

Akseli on valmistettu kuumavalssatusta teräslevystä (Q345 / Q355), joka on taivutettu kartiomaiseksi monikulmioksi ja hitsattu upokaarihitsauksella saumaa pitkin. Osat liitetään liukuliitosholkeilla tai laippaliitoksilla ja poikkivarret pulteilla akseliin ylhäältä.

Akselilevy: Q345 / Q355, paksuus 6–30 mm korkeudesta ja kuormituksesta riippuen

Osaliitos: sisäinen liukuliitos (holkki) tai pultatut laipparenkaat

Ristivarret: ristikko- tai putkimaiset, yksi- tai kaksipiiriset konfiguraatiot

Pohja: pultattu pohjalevy ankkuripultteihin tai suoraan upotettu akseli

Viimeistely: kuumasinkitty ISO 1461 mukaan, vähintään 85 µm

Korkeus: 25m – 60m vakio; korkeammat mallit saatavilla pyynnöstä

Putkitornin tärkein etu on sen vääntöjäykkyys. Hilatorni vastustaa kiertymistä tukiverkostonsa läpi; suljettu monikulmainen akseli vastustaa vääntöä luonnostaan ​​- minkä vuoksi putkitornit käsittelevät epätasapainoista johtimien kuormitusta ja raskaat kulmakäännökset niin sulavasti.

Tärkeimmät ominaisuudet ja edut

Maan jalanjäljen leikkaus jopa 70 %

220 kV voimansiirtoputkitorni tarvitsee noin kolmanneksen vastaavan ristikkotornin perustusalasta. 50 kilometrin linjalla tämä ero voi säästää tuhansia neliömetriä kompensoitua maata – usein eroa hankkeen hyväksynnän ja umpikujan välillä.

Naapuruusystävällinen profiili

Ohut varsi on visuaalisesti "pylväs" eikä "pylväs". Yhteisöt ja suunnitteluviranomaiset ottavat paljon helpommin vastaan ​​putkitorneja teiden varrelle, esikaupunkien läpi ja lähellä asuinalueita. Useat kaupunkiprojektimme hyväksyttiin juuri siksi, että linjaspesifikaatio vaati putkitorneja.

Ylivoimainen vääntölujuus

Suljettu monikulmainen osa antaa akselille hyvän vastustuskyvyn vääntökuormitukselle. Tämä tekee putkitorneista ihanteellisia kulma- ja pääteasentoihin, joissa epätasapainoinen johtimien jännitys rasittaisi ristikkorakennetta.

Nopeampi pystytys, vähemmän työmaatyötä

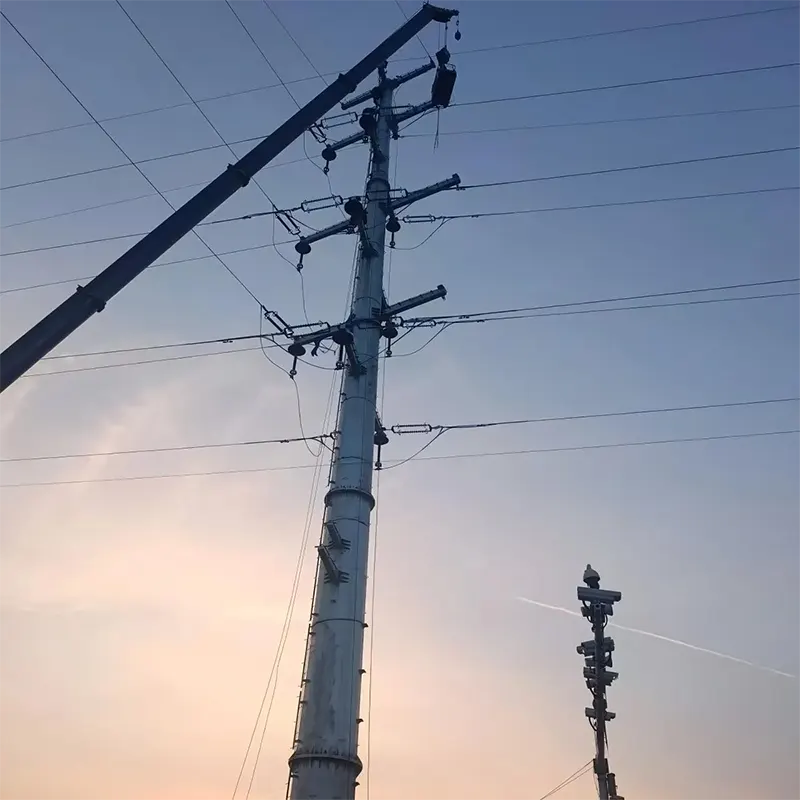

Vähemmän jäseniä tarkoittaa nopeampaa kokoonpanoa: kaksipiiriisen 220 kV voimansiirtoputkitornin pystyy pystyttämään pieni miehistö yhdellä nosturilla 1–2 päivässä, kun ristikkotorni 3–5 päivässä. Vähemmän työvoimaa työmaalla, vähemmän nostoa, vähemmän sääaltistusta.

Puhdas, vähän huoltoa vaativa muotoilu

Kiinnitysverkoston puuttuminen tarkoittaa, että linnuille ei ole pesimäpaikkoja, vähemmän kiipeilyvaaroja ja helpompi huoltaa tulevaisuudessa. Galvanoitu akselin pinta on sileä ja itsestään tyhjentävä, ja se irtoaa tehokkaasti vettä ja likaa.

Tuotteen tekniset tiedot

Tyypilliset sovellukset

220 kV:n voimansiirtoputkitornin valmistajana ja toimittajana MTtower toimittaa nämä tornit irtotavarana tehtaan suoraan hinnoitteluun seuraaville:

220 kV linjat maatalousmaan läpi, missä jalanjäljen korvaus on suuri kustannus

Kaupunkien ja esikaupunkien käytävät rajoitetuilla etuoikeuksilla

Valtateiden ja rautatien viereiset reitit, joilla estetiikalla on väliä

Sähköaseman sisään- ja poistumisrakenteet (pääteputkitornit)

Tuulipuiston ja aurinkovoimalan 220 kV keräys- ja vientilinjat

Nykyisten 110 kV käytävien päivittäminen 220 kV:iin ilman etenemissuuntaa

FAQ

K: Milloin putkitorni on järkevämpi kuin ristikkotorni?

V: Kun maan korvaus on kallista, etuoikeus on kapea tai estetiikalla on väliä – kaupunkialueet, viljelysmaa, moottoritiet ja sähköasemat. Jos maa on halpaa ja linja kulkee avoimen maan halki, ristikkotorni on yleensä edullisempi. Voimme maksaa molemmat vaihtoehdot reitilläsi.

K: Kuinka 220 kV voimansiirtoputkitorni pystytetään?

V: Osat nostetaan nosturilla ja liitetään liukuliitoksilla tai laippaliitoksilla alaosa edellä. Ristivarret kootaan valmiiksi maahan ja nostetaan yhtenä kappaleena. Kaksipiirinen putkitorni pystytetään tyypillisesti 1–2 päivässä 30–60 tonnin nosturilla.

K: Pystyvätkö putkitornit käsittelemään kulma- ja pääteasentoja?

V: Kyllä – niiden vääntöjäykkyys tekee niistä erityisen hyviä kulmassa ja pääteasennossa. Monissa projekteissa käytetään putkitorneja koko linjalle, mukaan lukien kulmat; erittäin raskaissa kulmissa vahvistamme akselin seinämän paksuutta.

K: Mikä on sinkkipinnoitteen paksuus?

V: Normaali 85 µm vähintään ISO 1461 -standardin mukaan. Rannikko- tai teollisuusympäristöissä suosittelemme 110–120 µm – saatavilla pyynnöstä kohtuullisella kustannuskorotuksella.

K: Mikä on läpimenoaika ja MOQ?

V: MOQ mukautetuille putkitorneille: 1 sarja. Toimitus 30 sarjalle: noin 20 työpäivää talletuksen jälkeen. Maksu: 30% T / T-talletus, saldo ennen lähetystä.
