400 kV korkeajännitesiirtolinjatorni
  • 400 kV korkeajännitesiirtolinjatorni400 kV korkeajännitesiirtolinjatorni
  • 400 kV korkeajännitesiirtolinjatorni400 kV korkeajännitesiirtolinjatorni
  • 400 kV korkeajännitesiirtolinjatorni400 kV korkeajännitesiirtolinjatorni

400 kV korkeajännitesiirtolinjatorni

    Maotong on tunnettu voimatornien valmistaja Kiinassa. Sen 400 kV suurjännitesiirtolinjatorni on pitkän matkan irtotavaraverkkojen selkäranka. MTtower valmistaa 400 kV ristikkokulmateräspylväitä IEC/GB-standardien mukaisesti – jousitus-, jännitys-, kulma- ja liitintyypit. Kuumasinkitty, 50+ vuoden suunniteltu käyttöikä.

    Lähetä kysely

    Tuotteen Kuvaus

    400kV suurjännitesiirtolinjatorni on teräsristikkorakenne, joka tukee korkeajännitejohtimia, maadoitusjohtoja ja eristeitä turvallisella korkeudella maanpinnan yläpuolella. "400kV" viittaa sen kantamaan verkkojännitteeseen - yksi korkeimmista jänniteluokista, joita käytetään valtioiden väliseen ja kansainväliseen tehonsiirtoon. Tällä jännitetasolla jokaisen linjan tornin on kestettävä satoja tonneja johtimen paino ja kestettävä valtavia jännityksiä tuulen ja jääkuormituksen aikana.

    Tuotteen tekniset tiedot

    Parametri

    Vakioalue

    Jänniteluokka

    400kV (myös 345kV / 500kV pyynnöstä)

    Tornityypit

    Jousitus / Kiristys / Kulma / Liitin

    Piirin konfigurointi

    Yksi / kaksinkertainen / monipiiri

    Tornin korkeus

    25m - 80m (korkeampi joen ylityksiin)

    Pääjalka teräs

    Q355 / Q420 korkealujuus kulmateräs

    Tukeva teräs

    Q235B / Q355B kulmaprofiilit

    Pultit

    Korkealujuus 8.8/10.9, kuumasinkitty

    Galvanointi

    Hot-dip ISO 1461 mukaan, 85 µm min (jopa 120 µm pyynnöstä)

    Suunnittelustandardit

    IEC 60652 / IEC 60815 / GB 50545 / BS EN 50341

    Suunniteltu tuulen nopeus

    28 m/s – 45 m/s per paikkaolosuhteet

    Design Life

    50+ vuotta

    Säätiön tyyppi

    Betoni upotetuilla galvanoiduilla kulmilla



    Tärkeimmät ominaisuudet ja edut

    Suunniteltu äärimmäiseen kuormitukseen

    400 kV:n tornimme on rakenteellisesti analysoitu elementtiohjelmistolla pahimpia yhdistettyjä kuormitustapauksia vastaan: 40 m/s tuuli jääkuormitetuissa johtimissa, katkenneiden johtojen jännitysepätasapaino ja lämpötilan aiheuttama painuma. Turvallisuustekijät IEC 60652 / GB 50545 mukaan. Kun laskelma sanoo, että torni seisoo, se seisoo.


    Erittäin luja teräs, pienempi vetoisuus

    Jalkojen korkealujuus Q420-teräs voi vähentää tornin painoa 15–25 % verrattuna perinteisiin Q235-malleihin. Pienempi vetoisuus tarkoittaa alhaisempia rahtikustannuksia, pienempiä perustuksia ja nopeampaa pystytystä – säästöjä, jotka syntyvät 500 tornin linjalla.


    Kuumasinkitty yli 50 vuoden huoltoon

    Jokainen komponentti on kuumasinkitty ISO 1461 -standardin mukaisesti vähintään 85 µm sinkkikerroksella. Odota normaalissa ilmakehän ympäristössä 50+ vuotta ennen ensimmäistä huoltoa. Rannikko- tai teollisuussyövytysalueille tarjoamme paksumpia pinnoitteita (jopa 120 µm) tai duplex-pinnoitusjärjestelmiä.


    Vaihdettavat, kentällä todistetut liitännät

    Jalkaosat ja jäykistykset on valmistettu tarkasti mallinnetuilla pultinrei'illä, joten identtiset tornit eri tuotantoeristä kootaan keskenään vaihtokelpoisesti. Pystytystyöntekijät kertovat, että tornimme sopivat yhteen kuin hyvin tehty huonekalu – ei hiontaa, ei kalvausta, ei vasaran kiinnitystä paikan päällä.


    Täysi dokumentaatiopaketti

    Jokaisen 400 kV suurjännitesiirtolinjan tornin mukana toimitetaan sertifioidut valmistuspiirustukset, materiaalitestitodistukset, galvanoinnin paksuusraportit ja rakennelaskelmien yhteenvedot. Konsulttisi ja tarkastusryhmäsi saavat kaiken, mitä he tarvitsevat työpaikan hyväksymiseen.


    Tyypilliset sovellukset

    400 kV:n suurjännitesiirtolinjatornin valmistajana ja toimittajana MTtower valmistaa torneja sähkölaitoksille, EPC-urakoitsijoille ja uusiutuvien energialähteiden kehittäjille – toimitetaan irtotavarana tehtaan suorilla hinnoilla:

    Osavaltioiden ja alueiden väliset 400 kV runkovoimajohdot

    Sähkön evakuointi suurista lämpö-, vesi- ja ydinvoimaloista

    Tuuli- ja aurinkovoimapuistojen verkkoliitäntäkäytävät (400kV keräinlinjat)

    Rajat ylittävät voimayhdysjohdot ja vientilinjat

    Ikääntyvien 220kV/330kV käytävien vaihto ja nostaminen 400kV luokkaan

    Joen ylitys ja vuoristoreitin osuudet vaativat korkeita raskaita torneja


    Tuotantoprosessi

    Jokainen 400kV suurjännitevoimajohtotorni alkaa yksityiskohtasuunnittelulla: muunnamme tornin ääriviivat jäsenkohtaisiksi valmistuspiirroksiksi 3D-torniohjelmistolla, luomme leikkauslistat, reikämallit ja kokoonpanopiirustukset, joita työpaja seuraa millimetrin tarkkuudella.

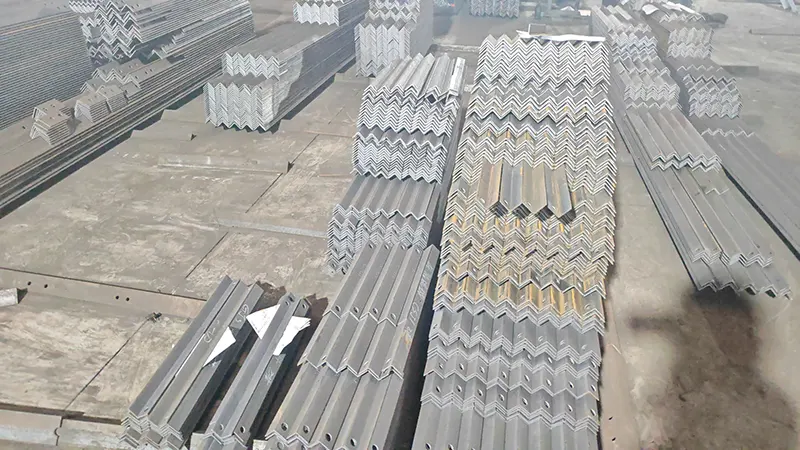

    Valmistus: kulmateräs suoristetaan, CNC-leikataan pituuteen ja lävistetään tai porataan tarkkuusmalleilla. Jokainen osa on merkitty ainutlaatuisella piirustuksia vastaavalla tunnisteella, joten teräs saapuu paikalleen jo "merkittynä" asemaansa.


    Ennen galvanointia suoritetaan täysi koekokoonpano vähintään yhdelle jokaiselle tornityypille. Täällä tarkistamme reikien kohdistuksen, osien sopivuuden ja yleisgeometrian – vaiheen, jonka monet valmistajat jättävät väliin, ja syy, miksi kenttäasennuksemme on niin sujuvaa.

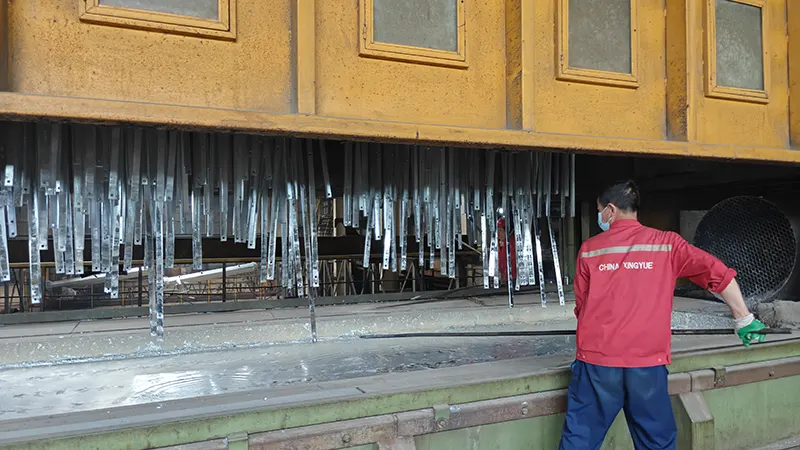

    Galvanointi: komponentit poistetaan rasvasta, peitataan kloorivetyhapossa, sulatetaan ja upotetaan sulaan sinkkiin ~450 °C:ssa. Sinkkikerroksen paksuus tarkistetaan magneettimittarilla jokaisen erän kohdalla. Lopputarkastus kattaa mitat, sinkkipeiton ja pultin sovituksen.


    Miksi valita Maotong?

    Qingdao Maotong Power Equipment Co., Ltd.:llä on kansallinen teollisuustuotteiden tuotantolisenssi, mukaan lukien 220 kV voimajohtotornin tuotantolisenssi ja 500 kV teräsputkitornin laatutodistus. Emme ole työpajavalmistaja – olemme lisensoitu suurjännitetornituotteiden valmistaja.


    205 rekisteröidystä työntekijästämme 85 on teknisiä ammattilaisia, mukaan lukien ylemmän ja keskitason insinöörit, jotka hoitavat rakennesuunnittelua, yksityiskohtia ja laadunvalvontaa. Tuo meille linjareitti, niin suunnittelemme tornit sopiviksi.


    Tornien osat on niputettu kokoonpanojärjestyksen mukaan, sidottu teräsnauhoilla ja suojattu muovikalvolla laakerikohdista. Pienet osat (pultit, aluslevyt, liittimet) on pakattu laatikoihin ja merkitty selkeästi. Vientipakkaukset merirahtistandardien mukaisesti, lastataan suoraan konepajastamme kontteihin tai irtolastialuksiin Qingdaon satamassa.


    Asiakirjat: kauppalasku, pakkausluettelo, konossementti, alkuperätodistus, materiaalitestitodistukset, galvanointiraportit. Ota yhteyttä vientimyyntitiimiimme saadaksesi 400kV suurjännitesiirtolinjatornihintojen, joukkotilausten tai tarjouksen.



    FAQ

    K: Mitä tietoja tarvitset lainataksesi 400 kV suurjännitesiirtolinjan tornia?

    V: Tornin tyyppi (ripustus/jännitys/kulma), korkeus, verkkojännite, johtimen koko ja kireys, tuulen ja jään mitoituskuormitus sekä sovellettava standardi (IEC, GB tai paikallinen). Jos sinulla on tornipiirroksia, voimme lainata niistä suoraan – lähetä meille PDF- tai DWG-tiedosto, niin vastaamme 48 tunnin kuluessa.


    K: Voitko tarjota torneja koko linjalle, ei vain yhdelle tyypille?

    V: Kyllä. Valmistamme täydellisen tornin aikataulun - ripustus-, jännitys-, kulma- ja päätetornit - täydellisiin 400 kV johtoprojekteihin. Toimitamme myös perustuksen kulmakulmat ja liitäntätarvikkeet.


    K: Mikä on vähimmäistilausmääräsi?

    V: Räätälöityjen tornien MOQ on 1 sarja prototyyppi- tai testaustarkoituksiin. Tuotannon hinnoittelua varten suosittelemme tilaamaan vähintään 10 sarjaa, jotta voit hyötyä erävalmistuksen tehokkuudesta.


    K: Kuinka varmistat, että tornit sopivat paikan päälle ilman uudelleenkäsittelyä?

    V: Jokainen tornityyppi käy läpi täydellisen koekokoonpanon ennen galvanointia. Pultinreiät on mallinnettu tarkasti CNC-rei'illä/porauksella, ja jokainen osa on merkitty piirustuksiin. Ennätyksemme: pystytysryhmät kokoavat tornimme ilman hiontaa tai kalvausta.


    K: Mitkä ovat maksu- ja toimitusehtosi?

    V: Tyypillisesti 30 % T/T-talletus, saldo T/T:llä tai L/C:llä ennen lähetystä. 30 sarjalle toimitus 20 työpäivän kuluessa talletuksen jälkeen. EXW, FOB, CFR tai CIF Qingdao – valintasi.
