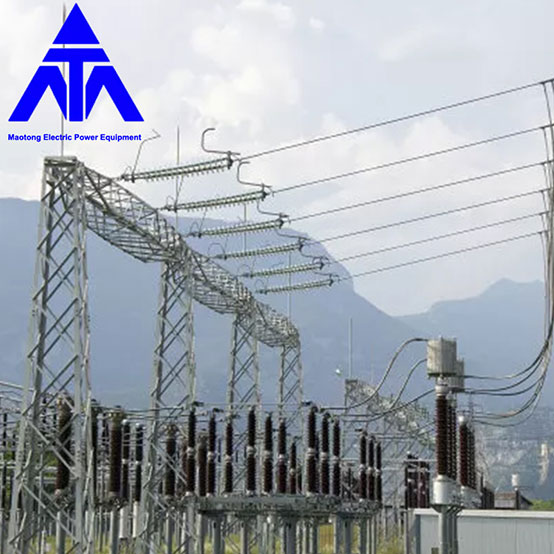

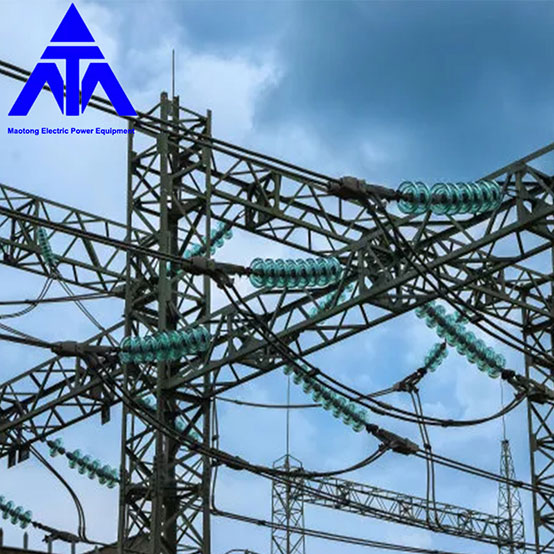

500KV:n sähköaseman rakennesähkön siirtolinja

Mao Tong on johtava Kiinan 500KV-sähköasemarakenteen sähkönsiirtolinjojen valmistaja, toimittaja ja viejä. Qingdao Maotong
Älykäs sähköasema

Älykäs sähköasema on digitaalisen sähköaseman päivitys ja kehittäminen. Digitaalisen sähköaseman pohjalta yhdistettynä älyverkon tarpeisiin sähköaseman automaatiotekniikkaa rikastetaan älykkään sähköasematoiminnon toteuttamiseksi. Älykkään sähköaseman suunnittelu ja rakentaminen on tehtävä älyverkon taustalla. Sen on täytettävä maamme älyverkon rakentamisen ja kehittämisen vaatimukset ja heijastettava maamme älykkään verkon informatoinnin, digitalisoinnin, automaation ja vuorovaikutuksen ominaisuuksia.

Älykkäällä sähköasemalla on seuraavat toiminnalliset ominaisuudet:

1. Yhdistä koko verkko tiiviisti.

2. Tukee älykästä sähköverkkoa.

3. Älykkäät korkeajännitetason sähköasemat täyttävät UHV-siirtoverkon vaatimukset.

4. Keski- ja matalajännitteinen älykäs sähköasema mahdollistaa pääsyn hajautettuun virtalähteeseen.

5. Etävisualisointi.

6, laitteet ja tilat standardoitu suunnittelu, modulaarinen asennus.

Sähköaseman ja valvomattoman sähköaseman integroidun hallintatason vahvistamiseksi turvallisuustuotannossa, varkaudenestossa, palovalvonnassa ja muissa näkökohdissa yhä useammat voimayritykset harkitsevat keskitetyn etäkuvanvalvontajärjestelmän rakentamista, mikä edistää verkkojen kehitystä. integroitu tehonvalvonta. IP-digitaalivideon avulla se voi tarkkailla ja valvoa kunkin sähköaseman/aseman asiaankuuluvia tietoja, ympäristöparametreja ja kuvia sekä ymmärtää ja hallita suoraan kunkin sähköaseman/aseman tilannetta reaaliajassa ja reagoida tilanteeseen ajoissa, jotta monien alueellisten sähköasemien tarpeisiin.

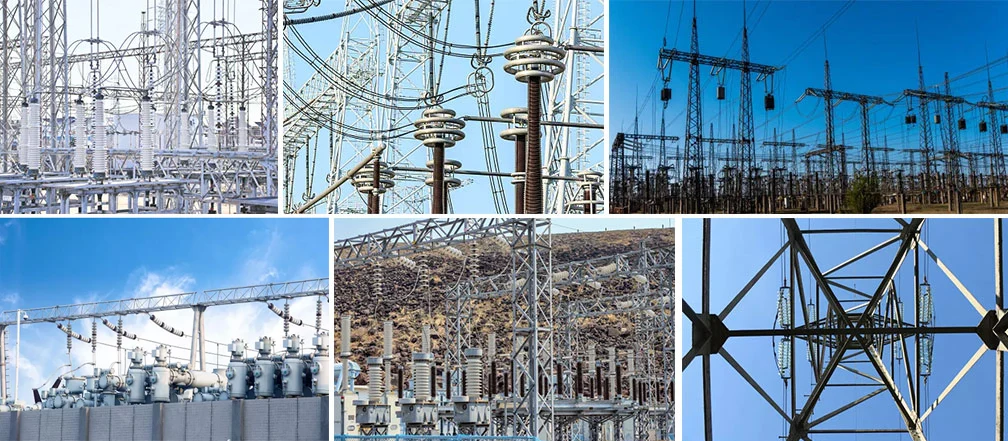

Ala-asema on yksinkertaisesti paikka, jossa jännite ja virta muutetaan. Voimalaitoksen sähköenergian siirtämiseksi etäkäyttäjille sähköenergiaa on tehostettava ja syötettävä takaisin suurjänniteverkkoon, minkä jälkeen jännite voidaan alentaa lähellä olevien käyttäjien tarpeiden mukaan. Sähköasemista on tullut välttämätön osa sähköjärjestelmää nostamalla ja laskemalla jännitettä ja siirtämällä tehoa käyttäjille.
Voimalaitosten ja sähköjärjestelmien yhteisen kehittämisen 100-vuotisen historian aikana on tapahtunut suuria muutoksia sähköasemien rakennustyömaalla, jännitetasolla ja laiteoloissa.

Sähköaseman rakennustyömaalla kaikista alkuperäisistä avoimista ulkosähköasemista ilmaantui vähitellen sisäsähköasemia ja joitakin maanalaisia ​​sähköasemia, sähköaseman ja alkuperäisten avoimien ulkosähköasemien pinta-ala pieneni huomattavasti.

Jännitetason osalta tehotekniikan kehittyessä napa-asemana käytetään vähän 110kV ja 220kV sähköasemia. 35 kV pääteaseman pienverkon siirtomuoto on vähitellen kehittynyt suurverkon siirtomuotoon, jossa 1000kV ja 500kV UHV-sähköasemia ovat napa-sähköasemia ja 220kV ja 110kV sähköasemia pääteasemina.

Sähkölaitteiden osalta ensisijaiset laitteet alkuperäisistä avoimista ulkolaitteista, joita kehitettiin asteittain täysin suljetuiksi kaasuyhdistelmiksi (GIS) ja puolisuljetuksi kaasuyhdistelmäksi (HGIS); Toissijaiset laitteet kehitettiin varhaisesta transistorin ja integroidun piirin suojauksesta mikrotietokoneen suojaukseen.
Nykyaikaisen sähköaseman rakennesuunnittelun ja laitesijoittelun tulee täyttää seuraavat kuusi vaatimusta:

1. Rakennuksen pohjassa olevaa 10kV sähköasemaa ei tarvitse jakaa huoneiksi. Muuntajat sekä korkea- ja pienjännitekojeistot voidaan sijoittaa samaan kerrokseen ja samaan huoneeseen.

2. Sähköaseman sisätilojen sijoittelun tulee olla kompakti ja kohtuullinen käyttöhenkilöstön käytön, huollon, testauksen ja tarkastuksen helpottamiseksi. Kytkinkaapin asennusasennon tulee täyttää kanavan vähimmäisleveyden vaatimukset ja ottaa asianmukaisesti huomioon kehittämis- ja laajennusvaatimukset;

3. Sähköaseman jokaisen toimitilatilan sijainti tulee järjestää järkevästi. Suurjännitejakohuone on suurjännitekondensaattorihuoneen vieressä ja pienjännitejakohuone muuntajahuoneen vieressä.

4. Korkea- ja pienjännitejakeluhuoneen tilojen tulee täyttää turvallisuus- ja palontorjuntavaatimukset, eikä palavia materiaaleja saa käyttää aseman sisustuksessa;

5. Korkea- ja pienjännitejakeluhuoneen, kondensaattorihuoneen ja muuntajahuoneen ovet tulee avata ulospäin ja kahden vierekkäisen jakeluhuoneen ovet avata kaksisuuntaisesti;

6. Korkean ja matalan jännitteen jakeluhuone, kondensaattorihuone, muuntajahuone ja päävalvomo on varustettava välineillä, jotka estävät sateen, lumen, käärmeiden, rottien ja muun pääsyn ovesta, ikkunasta ja kaapeli-ojasta.
