66kv 120kv 220kv kuumasinkitty sähkövoimatorni

Sähkötornin esittely:

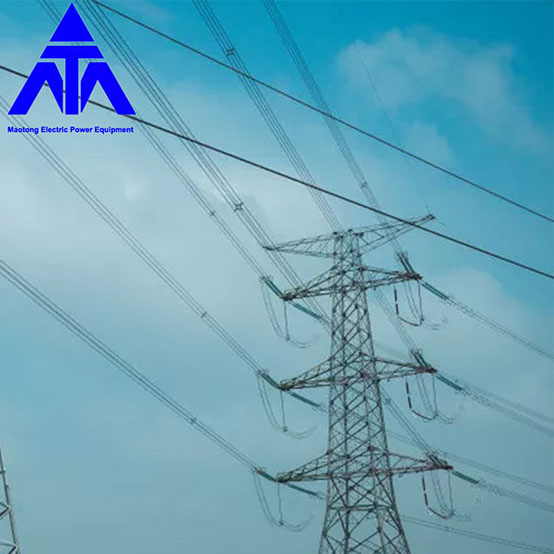

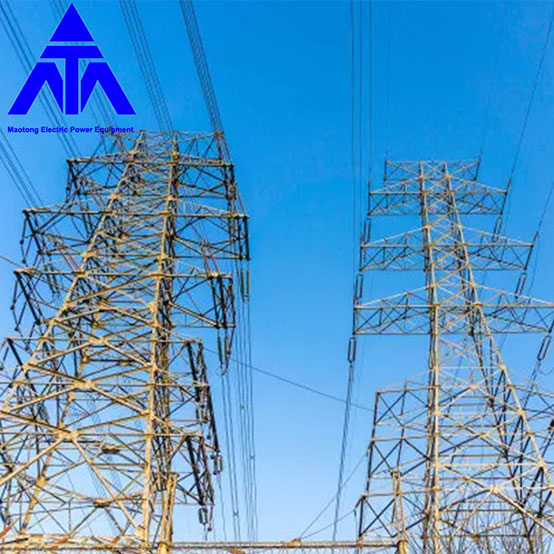

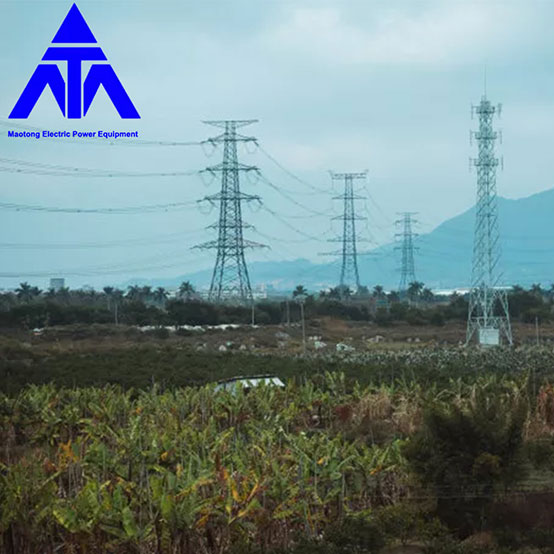

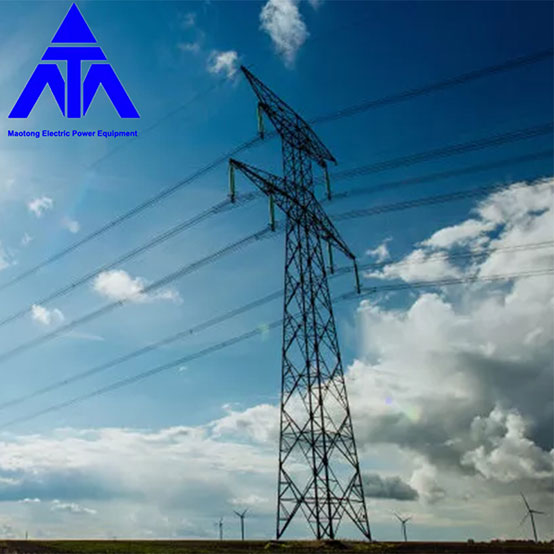

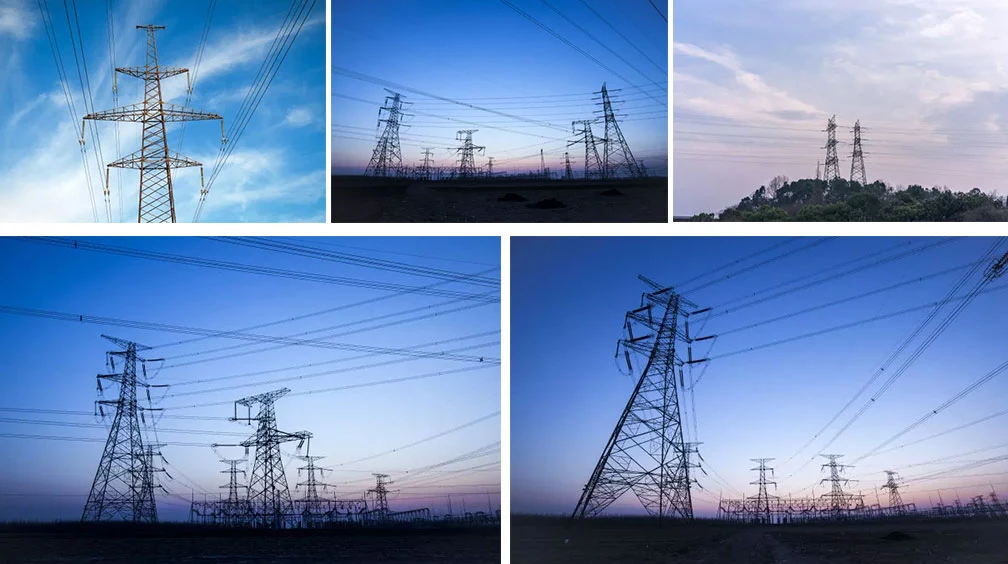

Voimatorni on puolisuunnikkaan tai kolmion muotoinen tornirakenne, jonka korkeus on 25-40 metriä. Se on teräsrunkorakenne. Voimalatornit rakennetaan pääosin voimalaitosten ja jakeluasemien lähelle kentällä. Ne ovat tärkeitä laitoksia sähköalalla, ne voivat olla ilmajohtoja ja niillä on suoja- ja tukitehtävä. Voimatornin suunnittelu, valmistus, asennus, huolto ja laaduntarkastus ovat tärkeitä takuita nykyaikaisen sähköjärjestelmän toiminnalle ja kehitykselle.

Tornin luokitus:

1. Suurjännitelinjatorni on jaettu tangenttitorniin ja jännitystorniin. Kulmatorni on eräänlainen jännitystorni, ja cathead-torni on eräänlainen tangenttitorni.

2. Tangenttitornin tapaan eriste on pystysuoraan riippuva kissatorni, kiristystorni ja eriste on vaakasuora, jota käytetään estämään silmukkatornin putoaminen, linjan kääntyminen jne.

3. Jännite riippuu eristeiden lukumäärästä, 1-2 kpl: 10KV, 3-5 kpl, 35KV, 7 kpl 110KV, 14-16 kpl 220KV, 28 kpl 500KV. Jos näet enemmän, sinun ei tarvitse laskea niitä. Pituuden näkee suunnilleen.
Se on jaettu:

4. Viisi tyyppistä viinikuppia, kissanpää, ylätyyppi, kuivatyyppi ja tynnyrityyppi

5. Se voidaan jakaa jännitystorniin, tangenttitorniin, kulmatorniin, transponointitorniin (korvaa johtimen vaiheen asematorni), päätetorniin ja ylitystorniin käyttötarkoituksen mukaan.

66kv 120kv 220kv kuumasinkitty sähkövoimatorni vaatimukset:

Tornin koon ja jännevälin tulee täyttää piirivaatimukset: tarvittava pieni turvaetäisyys tulee säilyttää johtimen ja maan, rakennusten, puiden, rautateiden, moottoriteiden, jokien ja muiden ilmajohtojen välillä, johtimen ja johtimen välillä, johtimen ja salamanjohtimen välillä. Ukonjohtimen suojakulman johtimeen nähden ja vaakasuoran pienen etäisyyden kahden salamanjohtimen välillä käytettäessä kaksoisvalonjohtimia tulee täyttää asiaankuuluvat määräykset.

Ladata:

Voimajohdon torni kantaa pääosin tuuli-, jää-, johtojännitystä, kuollutta kuormaa, henkilöstön ja työkalujen painoa asennuksen tai huollon aikana sekä johtokatkon ja seismisen kuorman. Näiden kuormien kohtuullinen yhdistelmä eri sääolosuhteissa on otettava huomioon suunnittelussa. Kuollut kuorma sisältää tornin, siiman, liitosten, eristimen painon, linjan kulman resultanttivoiman ja linjan epätasapainoisen jännityksen. Eri maissa on erilaiset katkaisukuormitussäännökset, jotka koskevat katkenneiden johtojen lukumäärää (yleensä johtimien ja salamanjohtimien samanaikainen katkeaminen), katkaisujännityksen suuruus ja sääolosuhteet katkaisun aikana.

Torni on yleensä yksinkertaistettu staattiseen analyysiin. Dynaamisille kuormille, kuten tuuli, katkoviiva ja maanjäristys, dynaaminen vaikutus otetaan yleensä huomioon kertomalla tuulen värähtelykerroin, katkoviivan vaikutuskerroin ja seismisen voiman vastekerroin vastaavasti staattisen analyysin perusteella.
