Kuumasinkitty yksinapainen putkimainen yksitorni

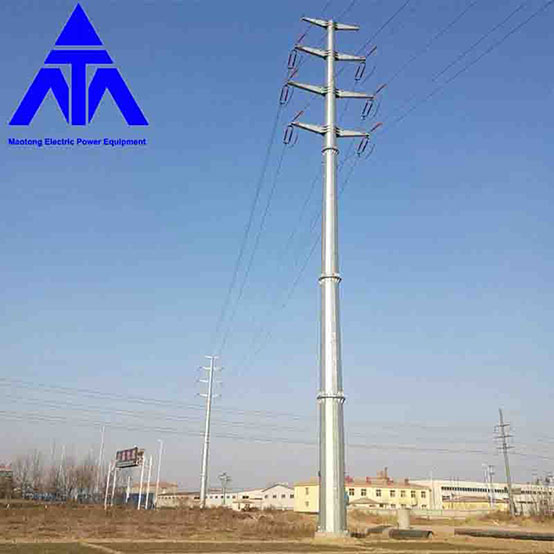

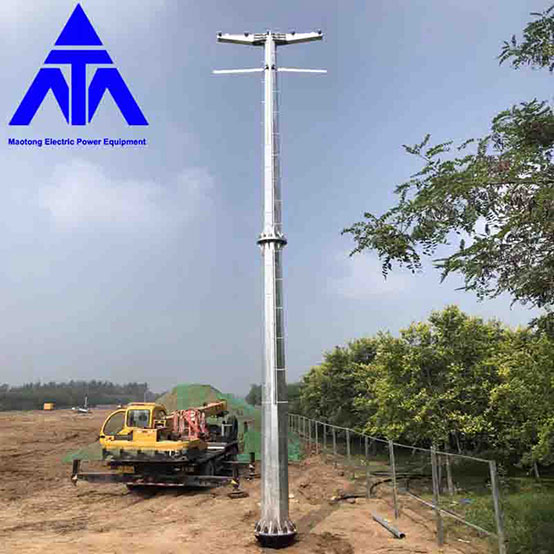

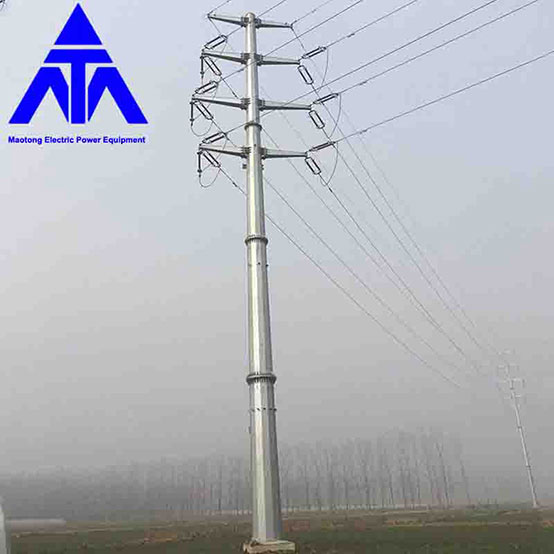

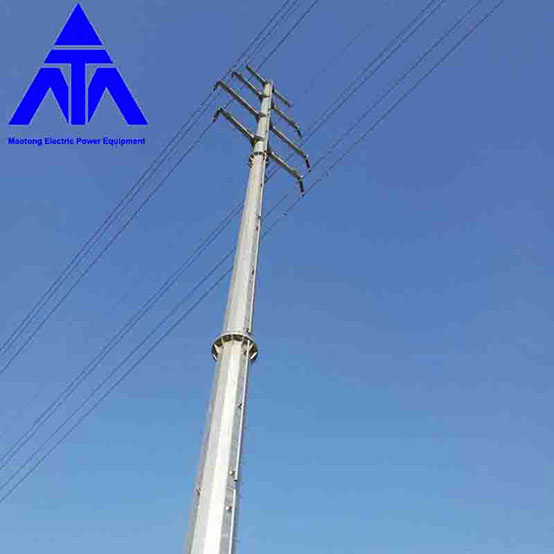

Kulma- ja pääte-/umpikujapylväät voidaan suunnitella sopimaan kaikkiin ilmajohtosi tarpeisiin maastosta, ympäristöstä ja maaperän olosuhteista riippumatta. Voimansiirtomonopolit ovat tasaisesti kartiomaisia ​​ja koostuvat kahdesta tai useammasta osasta, joissa on teleskooppiliitokset vaaditusta korkeudesta riippuen. Lisäksi voimansiirtomonopoleillamme on paljon pienempi jalanjälki kuin perinteisillä ristikkotyyppisillä terästorneilla, mikä helpottaa eteisautta ja vähemmän ympäristövaikutuksia. Lisäksi se on paljon kätevämpi pystyttää paikan päällä ja vaatii vähemmän ylläpitokustannuksia. Voimajohtojen tukena käytetään voimansiirtopylvästä. Ne voivat kuljettaa jopa t0 500 kv:n suurjännitteisiä siirtolinjoja tuotantoasemilta sähköasemille.Monopolitorni Yksiputkitorni, jota kutsutaan myös monopolitorniksi, on yleisesti käytetty tyyppi, jolla on kaunis ulkonäkö ja se kattaa pienen alueen 9-18 neliömetriä, hinta - tehokas, ja se hyväksytään rakentamisen enemmistöllä. Tornin rungossa on järkevämpi osa, joka on liitetty lujalla pultilla. Sen ominaisuudet ovat helppo asentaa ja se voi mukautua moniin monimutkaisiin kenttäkohteisiin.

Lähetä tiedustelu

Tuotteen Kuvaus

Qingdao Maotong teräs tornimastoja ja erilaisia ​​teräsrakenteita, mmsavupiipputorni, ukkossuojatorni, tuulimittaritorni, koulutustorni, kattoprosessitorni, yksiputkitorni, bioninen puu, integroitu tukiasema, viestintätorni, valvontatorni, voimatorni, TV-torni jne.

                             Lisää ja ota yhteyttä

Tornin suunnitteluon tärkeä osa ilmajohtojen suunnittelua, joka vaikuttaa suoraan voimajohtojen turvalliseen käyttöön ja kustannuksiin. Tilastojen mukaan pylväiden ja tornien hinta on 37 % voimajohdon rakennuskustannuksista. Voimajohtohankkeessa suoran pylvään ja tornin osuus pylväiden ja tornien kokonaismäärästä saavuttaa yleensä 80 %, millä on suuri vaikutus projektin kustannuksiin, ja mitä pidempi linja, sitä selvempi vaikutus. Siksi voimansiirtolinjojen teräsputkipylväiden suunnittelutekniikan määräysten mukaan suunnittelun tulee olla mahdollisimman teknisesti edistynyt ja taloudellisesti järkevä laadun, turvallisuuden ja sovellettavuuden takaamiseksi.


Tärkeimmät tornin taloudellisiin tunnuslukuihin vaikuttavat tekijät ovat sääolosuhteet, käyttöolosuhteet, suurin nimelliskorkeus ja tornityyppi.
2. Sääolosuhteiden valinta

Hankkeen mitoitussääolosuhteet ovat Guangdongin maakunnan tyypillisiä sääolosuhteita, eli suurin tuulen nopeus on 25 m/s, suunniteltu enimmäisjäätä on 15 mm, alin lämpötila -10 â ja maksimilämpötila on 40 â. .


3 Teräsputken pylvään käyttöolosuhteiden määrittäminen
3.1 Johtimen ja maadoitusjohdon mallin ja maksimikäyttöjännityksen määrittäminen

Hankkeen alustavien suunnittelutarkastelu- ja hyväksymisasiakirjojen mukaan Projektiin valittu johdin on LGJX-240/30 terässydäminen alumiinisäike (tekninen standardi GB1179-83), suunnitteluturvallisuustekijä k=5 ja suurin käyttöjännitys 52,06N. /mm2. Toinen salamanjohdin on 5 % alumiinisinkkiharvinaisella maametallilla pinnoitettua teräsnauhaa GJX-50, turvallisuuskerroin k=8 ja suurin käyttöjännitys 147N/mm2, ja toinen on OPGW-komposiittivalokuituukkosenjohdin.

                            Lisää ja ota yhteyttä


3.2 Jännitteen määrittäminen

Ottaen huomioon, että hanke on kaupunkilinja, jossa on tasaista maastoa, eri tornipaikkojen vaakajänne ja pystyjänne ei ole hajanaisia, joten teräsputkipylväiden suunnittelussa käytettävä jänneväli määritetään seuraavasti: vaakajänne on 180m, pystyjänne on 200m ja edustava jänneväli on 200m.


4 Puhelun enimmäiskorkeuden määrittäminen

Linja on pystytetty kaupunkisuunnittelun kukkavyöhykkeelle. Kukkavyötä käytetään puiden, tietoliikennelinjojen ja pienjännitelinjojen vihertämiseen. Samalla kaupunkikauneuden vuoksi maksiminimelliskorkeus on asetettu liian pieneksi, mikä epäilemättä rajoittaa teräsputkipylväiden käyttöä. Jos maksiminimelliskorkeus asetetaan kuitenkin liian korkeaksi, koko tornin materiaaliindeksi kasvaa vastaavasti. Kokeilulaskelman avulla teräsputkipylvään nimelliskorkeus määritetään seuraavasti: jännityskulman nimelliskorkeus on 18 m ja suoran osan nimelliskorkeus 19-20 m olettaen, että tornin yksiperusindeksi ei kasva merkittävästi.


Lisäksi, ottaen huomioon todellinen jänneväli, kaupunkialueilla risteyksen ja tasaisen maaston olosuhteissa 20 metrin enimmäisnimelliskorkeus voi olla 200 metriä, joten on tarkoituksenmukaista valita 20 metrin enimmäisnimelliskorkeudeksi.teräsputkitanko.
