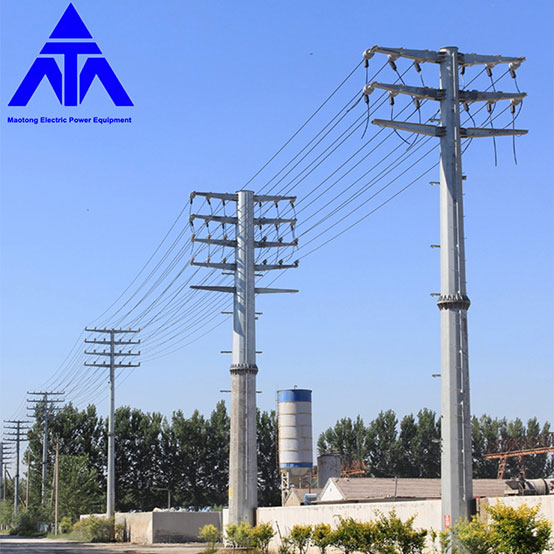

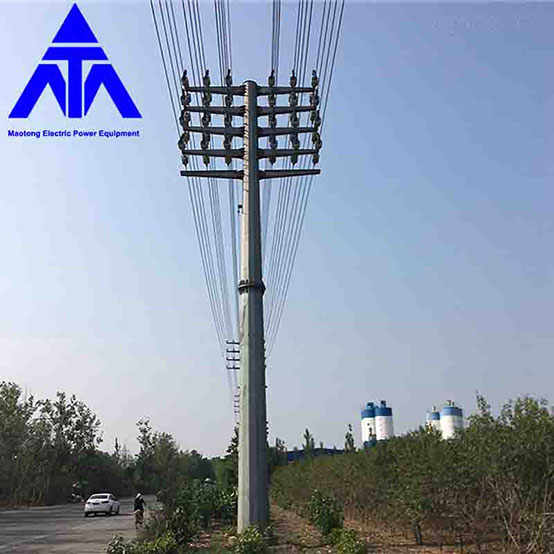

Suurin osa teräsputkipylväistä käytetään kaupunkien ja esikaupunkien teillä. Siksi maasto on yleensä tasaista tai maastossa, jossa on suhteellisen pehmeää aaltoilua. Arvo 0,8 vastaa paremmin jännevälisuunnittelua tilanteesta riippuen.

Huomautus

1: Kun aiot laskea jännevälin, sinun tulee harkita tarkasti, onko kyseessä teräsputkipylväs vai ripustusteräsputkipylväs.
2: Jos se on jännitetty teräsputkitangon eristenauhan pituus, tuotujen tietojen tulee olla 0. λ=  0

3: Ole varovainen γ Se on sääolosuhde, joka vastaa maksimilaskua. Se ei välttämättä ole omapainokohtainen kuorma, vaan myös omapaino plus jääpainon ominaiskuorma.

Vaakaväli

Vaakajänneväliä (kutsutaan myös tuulen jänneväliksi) käytetään tornin tuulikuorman laskemiseen, joka on yleensä 1,1-1,4 Ls ja 1,1 teräsputkien pylväillä.
Tiedämme kaikki, että tornin voimaa voidaan analysoida kolmiulotteisen koordinaattijärjestelmän kautta, jossa linjaa pitkin kulkevaa suuntaa kutsutaan pitkittäissuuntaiseksi (Y-suunta), linjaan kohtisuoraan poikittaiseksi (X-suunta) ja Lopulta luotisuuntaa kutsutaan Z-suunnaksi. Vaakakuorma on tornin voimatila X-suunnassa.

Tornin sallittu vaakajänneväli on yleensä tarkistettava suunnittelun aikana.

Pyydä tarjous nyt

Pystysuuntainen jänneväli

Pystyjänneväliä (kutsutaan myös pystyjännettä) käytetään tornin pystykuorman laskemiseen, joka on yleensä 1,2–2,0 Lh ja 1,2 teräsputken pylväälle;
Itse asiassa insinöörikäytännössä katsotaan myös, että vaakajännettä kasvatetaan 50-150 metriä pystyjänteeksi, mutta tämä tilanne on harvinainen ja se analysoidaan yleensä tilanteen mukaan.

Pystyjännevälin voimme ymmärtää näin: ihminen kantaa helposti olkapäätä, kun paino on sopiva. Jos paino ylittää tämän henkilön rajan, se murskataan.

turvallisuus tekijä

Jännestä puhumisen jälkeen seuraavaksi sanotaan turvallisuustekijä: varmuustekijä on tärkeä perusta torniin kohdistuvan voiman määrittämisessä ja painuman paikantamisessa.
Tämä määräytyy pääasiassa sähköalan erikoisalojen mukaan paikannustilanteen mukaan. Laskennan yksinkertaistamiseksi kulmarautatornin tai teräsputken tornijohtimen turvallisuuskerroin on yleensä 2,5; Teräsputkien varmuuskerroin ei saa olla pienempi kuin 4; Kiinan State Grid Corporationin 110 kV:n yleisteräsputkipylvään maadoitusjohdon turvallisuuskerroin on 7,0–8,0.
Olen ottanut siirtoprojektissa käyttöön arvon 2,5, mutta kohtaan tilanteen, että eristetty jänneväli ei täytä joustoprosessin aikana jousen painumisen vaatimuksia ja jopa poikkivarsi on vääntynyt.
Olen myös tehnyt paljon analyyseja ja tutkimusta. Analyysin mukaan tärkeimmät syyt ovat:

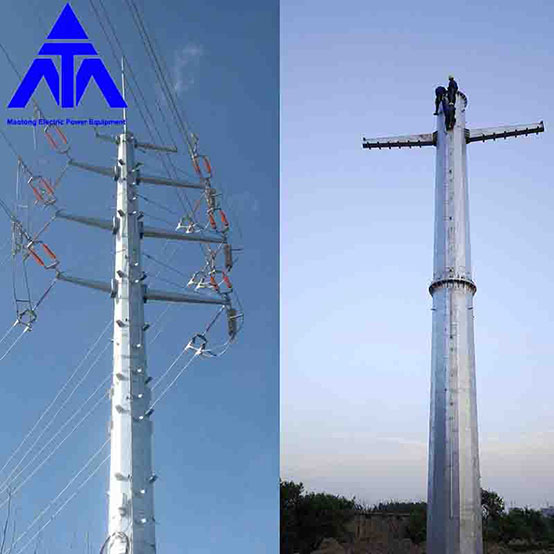

Teräsputkipylvään poikkivarsi on ulokerakenne, ja poikkivarren ja pylvään rungon välinen kosketuspinta on suhteellisen pieni. Vaikka teoreettinen lujuus täyttää vaatimukset, poikkivarren jäykkyys ei välttämättä täytä vaatimuksia; Poikittaisvarren jäykkyyttä koskevissa eritelmissä ei ole annettu selkeitä vaatimuksia, jotka perustuvat siihen, että visuaalisesti ja aistillisesti ei tapahdu muodonmuutoksia.
