Power Line Tower Kulmateräsputkimainen ristikkotorni

Korkealaatuinen Power Line Tower -kulmateräsputkimainen ristikkotorni tarjoaa kiinalaiset valmistajat Mao Tong. Qingdao Maotong ® Electric Power Equipment Co., Ltd. Yrityksen päätoimiala: aurinkotuet, aurinkosähkötuotteet, sähköasemat ja vesivoimalaitokset, voimajohtotornit, terästornit ja teräsputkipylväät, rautatarvikkeet (ankkuripultit, perusteräs), viestintätorni, rautatien laitteet ja voimakomponentit ja muut teräsrakenteet.

Älykäs sähköasema

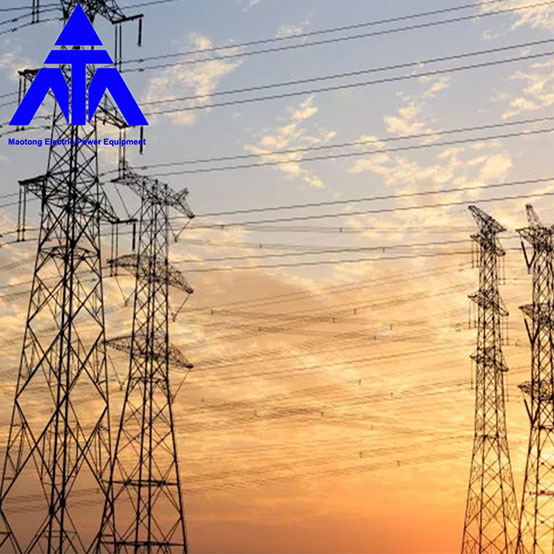

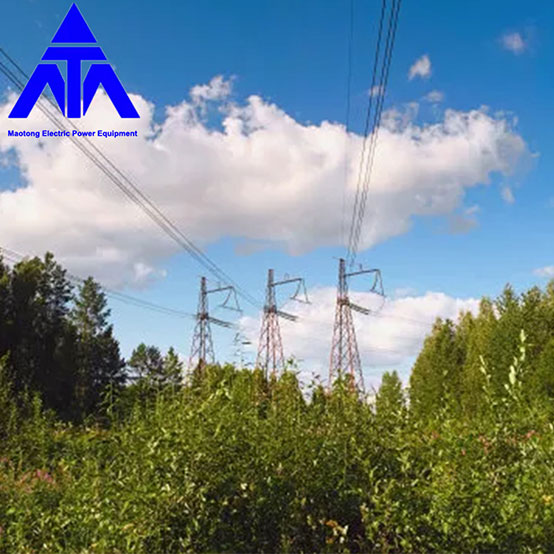

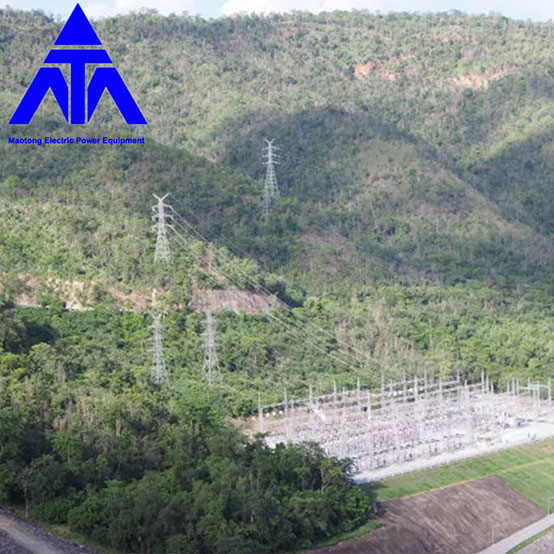

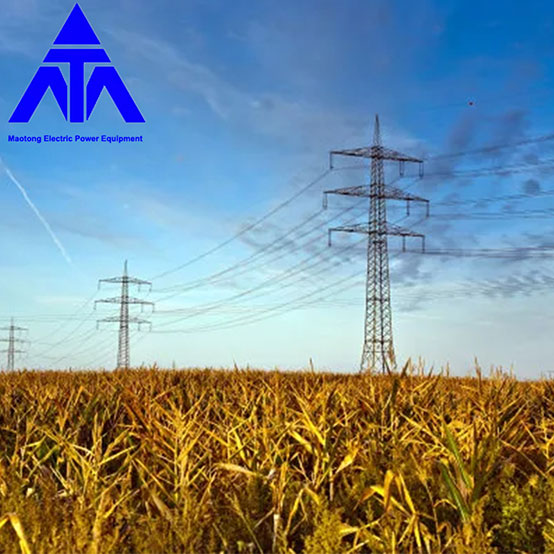

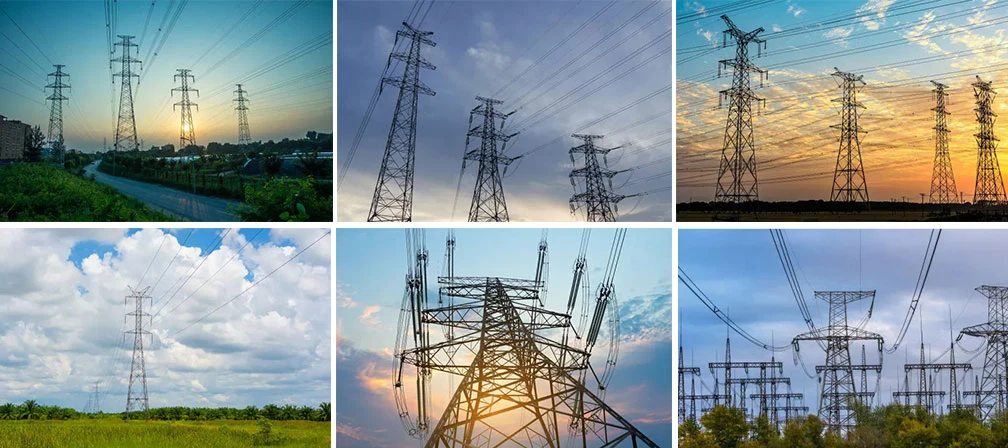

Voimatorni, joka tunnetaan myös nimellä voimajohtotorni, jaetaan muodon mukaan yleensä lasityyppiin, kissan päätyyppiin, tyypin mukaan, kuivatyyppiin ja kauhatyyppiin viisi, pisteiden käytön mukaan ovat: kiristystorni, lineaarinen torni, kulmatorni, transponointitorni (vaihtimen vaiheen asematorni), päätetorni ja tankotorni jne. single equilar Angle teräs tai yhdistelmäkulmateräs, materiaali on yleensä Q235 (A3F) ja Q345 (16Mn), ja tankojen välinen liitos on tehty karkeista pulteista. Pulttileikkausliitoksella koko torni koostuu kulmateräksestä, yhdistävästä teräslevystä ja pulteista, yksittäisistä osista, kuten tornin jalusta useilla komponentiksi hitsatuilla teräslevyillä, joten kuumasinkitys, kuljetus ja rakentaminen on erittäin kätevää. Alle 60 metrin korkeudessa tornin naulat asetetaan yhteen tornin päämateriaaleista helpottamaan rakennushenkilöstön kiipeämistä torniin.

Tornin rakenne:

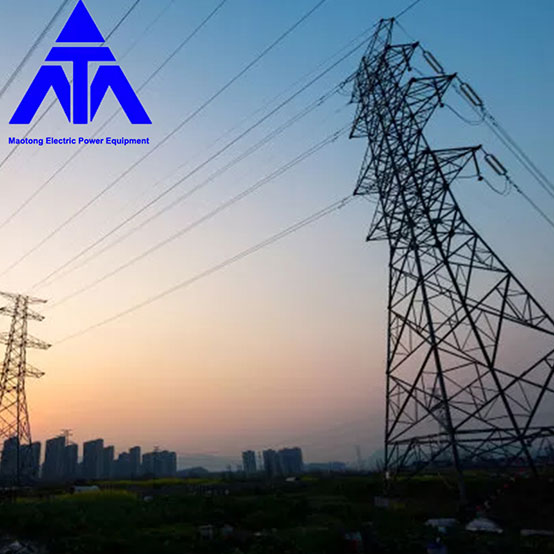

Koko torni koostuu pääasiassa kolmesta osasta: tornin päästä, tornin rungosta ja tornin jaloista. Jos se on kaapeli, torni lisää myös kaapelin osaa. Tornin pää tornin jalasta tornin poikkileikkaukseen muuttuu dramaattisesti (katkoviiva) pois tornin pään yläosasta, jos poikkileikkauksessa ei tapahdu nopeaa muutosta, niin tornin pään yläpuolella olevan alemman merkkijonon alempi poikkivarsi. Pylonin segmenttiä tornin jalkojen perustusten yläpuolella kutsutaan pylväksi. Pylonin ja pilonin välistä osaa kutsutaan pyloniksi.

Tekniset parametrit:

1, jännite: 10kv-220kv (muokattu jännite)
2. Mallit: lineaarinen torni, kulmatorni, terminaalitorni, haaratorni; Yksi ja kaksinkertainen silmukka; Se voidaan kiinnittää kaapelikannattimella, suojakiinnikkeellä ja eristelevyn kannakkeella.
3, perustuulenpaine: w0= 0,35-0,95 KN /m2
4, seismisen linnoituksen intensiteetti: 8 astetta ja alle 8 astetta alueella
5, perustuksen kantavuus: 100 ja 200 KN/m2 yläpuolella
6, jään paksuus: ≤10 mm
7, kohtisuora: ≤1/1000
8. Käsittely: kuumasinkitys
9. Toteutusstandardi: Kansallinen standardi
